 やっと    ..yokki [URL]     返信
      2004/09/28(火) 23:13  No.285


クリックで拡大表示 ( .jpg / 60.6KB )

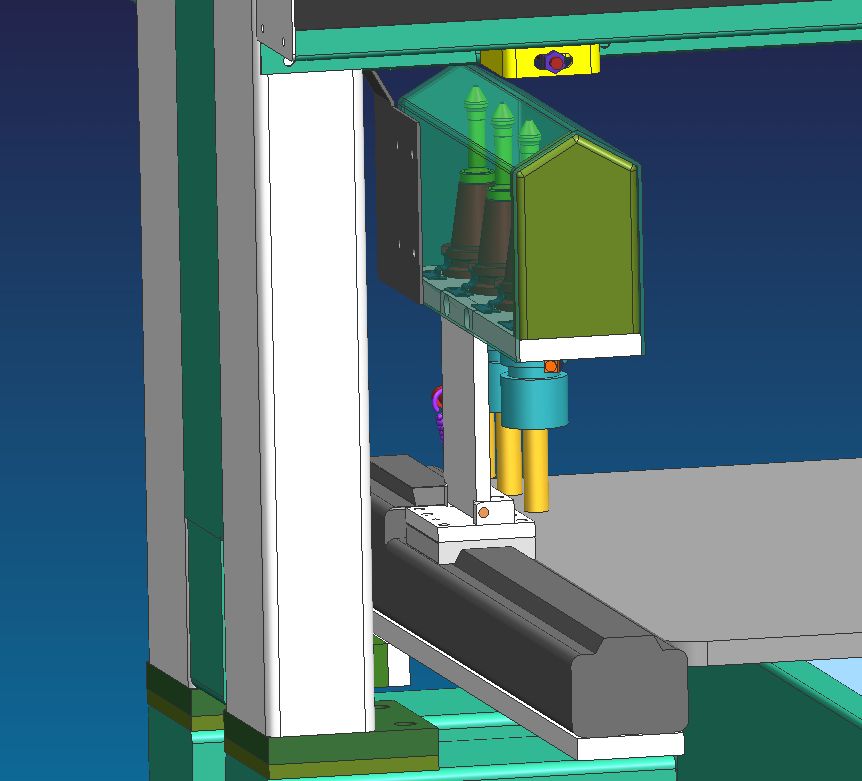

スライドタイプATCを計画いたしました。
カバーは開閉式からスライド式。
衝突安全対策のため取り付け部に回転支点をつけました。
テーブルに付属していたケーブルベアはとりはずしました。
ややこしい、キックバックカムも取り外しました。

あとは、もう一度着脱機構の計画です

 ちょっと教えて    ..yokki [URL]     返信
      2004/09/28(火) 08:48  No.279


刃物とか折れたときにアラーム出すセンサーありますが
あれの使い方とメーカの情報探してます。
 すいません    ..Ｏ！。
        2004/09/28(火) 10:05  No.280


うちのには付いてませんが・・・。
折れようが、溶けたのが巻き付こうが回ってます（泣）
 Re:すいません    ..yokki
        2004/09/28(火) 10:50  No.281


うえっ、それは大変だ〜〜
もしかしてそれって購入時につけないとダメなものなのかな〜
 Re:すいません    ..オオヤマ
        2004/09/28(火) 12:36  No.282


実物は見たことがないですが、

工具長測定を加工前後に調べて、違っていたら折れている

レーザー光線を通過して長さをチェックする

といううわさを聞いたことがあります。
 Re:すいません    ..オオヤマ
        2004/09/28(火) 12:38  No.283


ひとまず簡単に見つかったところでは、

http://www.murakamigiken.co.jp/ae.htm

ですね。
 Re:すいません    ..yokki
        2004/09/28(火) 15:37  No.284


オオヤマさん　どうもありがとう。
なんか高級そうですが・・・・
いやね、説明がまずかったです。
スピンドルがワークとぶつかったりするのを
保護したいんですが
今回はATCとスピンドルの衝突が心配で
ついでにワークとのぶつかりも一緒に
防止したいかなと思ったりしてますが
なんか、ぺタとつけて終わりのような
加速度センサーのようなもの捜してるんですが

 この    ..yokki [URL]     返信
      2004/09/26(日) 10:27  No.278


クリックで拡大表示 ( .jpg / 42.4KB )

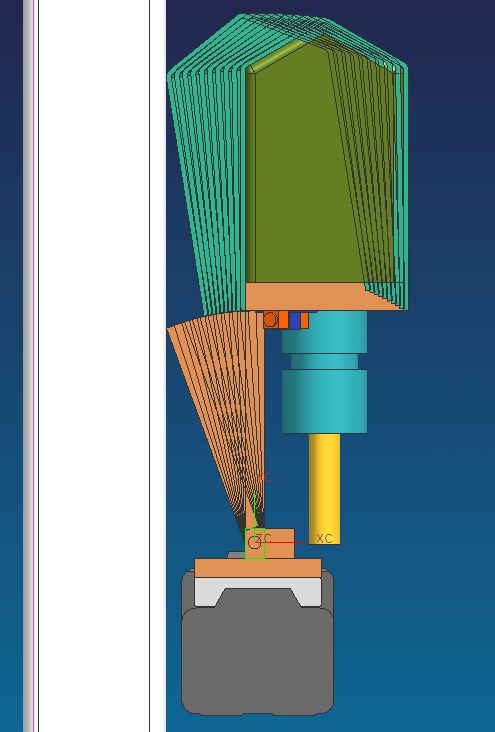

スライド強度があまりありません。
どっちにしても、スピンドルと当たることも
想定して逃げ機構つけないといけないようです。
ということで、当たりのシュミレーション

 カバー    ..yokki [URL]     返信
      2004/09/20(月) 22:45  No.277


クリックで拡大表示 ( .jpg / 42.0KB )

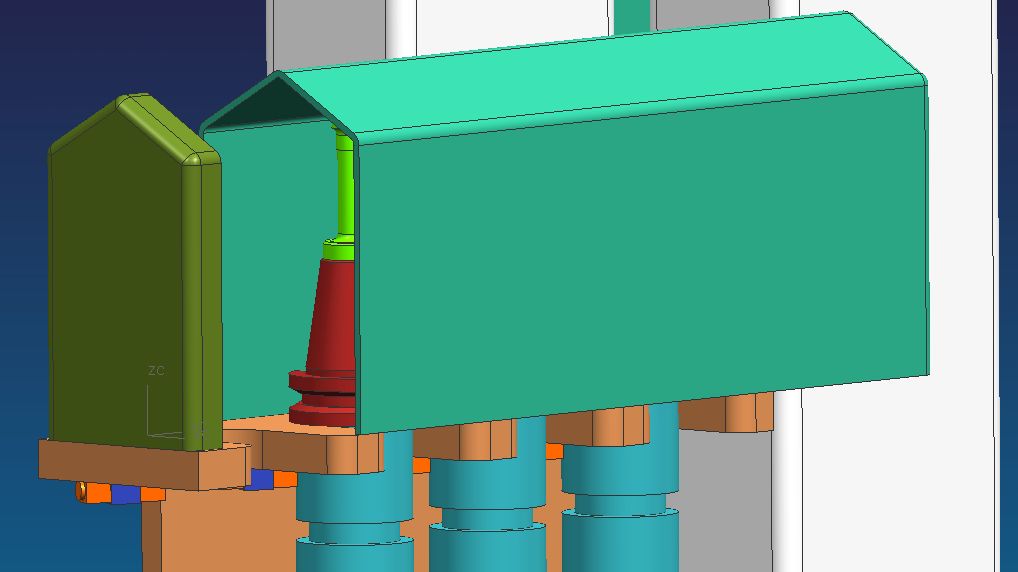

横開きカバーをスライド式に変更しました

 挿入方向    ..yokki [URL]     返信
      2004/09/18(土) 00:18  No.276


クリックで拡大表示 ( .jpg / 59.1KB )

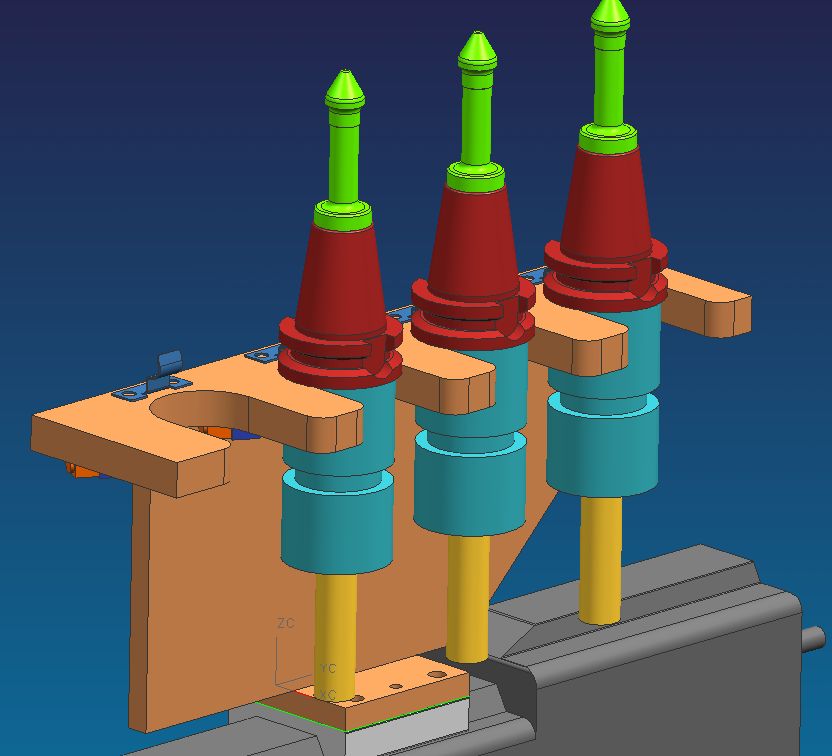

挿入方向を横に変更しました。
これで、複雑なキックバックカムをなくす予定です

 ふ〜〜    ..yokki [URL]     返信
      2004/09/13(月) 23:54  No.273


クリックで拡大表示 ( .jpg / 48.1KB )

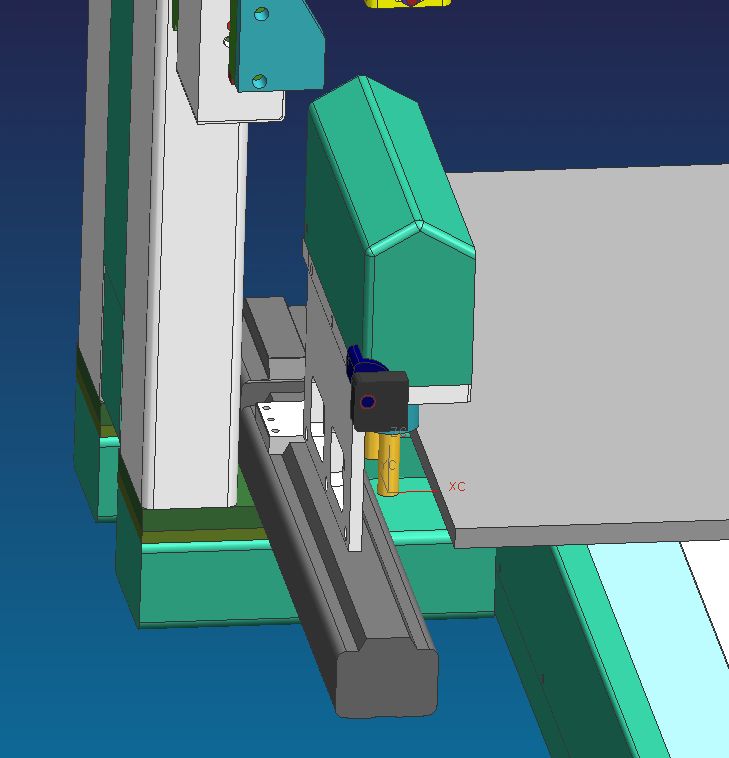

スライドユニット　仮に組み込んでみました。
結構、スッキリする。
 はは。。    ..Ｏ！。
        2004/09/14(火) 22:42  No.274


小さな屋根がかわいい♪
 Re:はは。。    ..yokki
        2004/09/14(火) 23:15  No.275


どうも〜〜
この屋根も変更だがや。スライド型にすると横開きじゃなくて
シャッター式になります〜
O!さんタイプですね

 これで良いかな、、?    ..om     返信
      2004/09/10(金) 17:46  No.269


クリックで拡大表示 ( .png / 79.2KB )

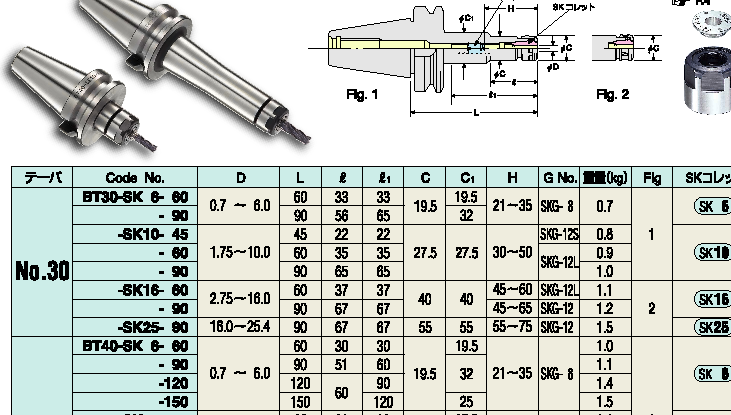

お尋ねの使用です。
見えるかな・・
 Re:これで良いかな、、?    ..yokki
        2004/09/10(金) 18:32  No.270


どうも〜〜〜(^.^)
あらっ。BT３０からしか出てない！
今回　BT20なんだけどわかんないよね。

↓のスライドユニット。可搬重量3キロしかないからボツだわ〜
 Re:これで良いかな、、?    ..om
        2004/09/10(金) 19:04  No.271


BT20だと、ムッチーさんかユミヒデさんに聞くと良いです。
現在使っているようです。・・たぶん。。

>↓のスライドユニット。可搬重量3キロしかないからボツだわ〜
BT20だと、かなり小さくなりますので、だいぶ軽くなると思いますけど・・
 Re:これで良いかな、、?    ..yokki
        2004/09/11(土) 00:03  No.272


クリックで拡大表示 ( .jpg / 96.6KB )

気がつかなかった〜〜
ソリッドモデルなので、比重を入力すれば質量が
出るんでした。でっ、2キロちょっとだわ。
