 その２    ..yokki [URL]     返信
      2004/09/09(木) 22:30  No.266


クリックで拡大表示 ( .jpg / 90.9KB )

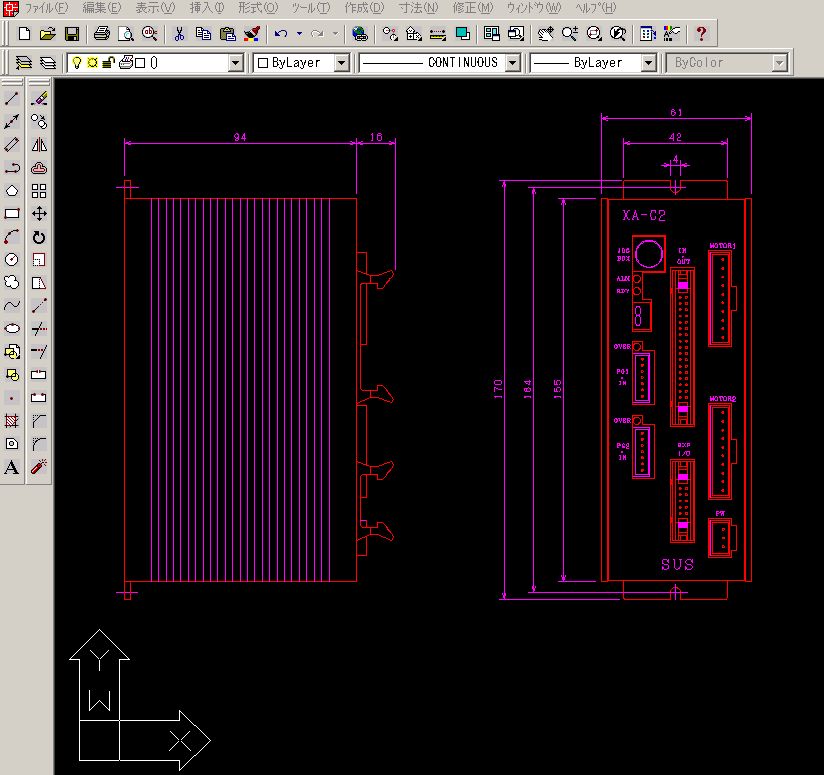

コントローラです。
コストが心配だわ〜〜(^_^;)
 おぉ〜    ..Ｏ！。
        2004/09/10(金) 00:11  No.267


ＡーＣＡＤだぁ！
一体いくつＣＡＤ持ってるの？
 Re:おぉ〜    ..yokki
        2004/09/10(金) 09:01  No.268


でへっ(~_~;)　
それが仕事なもんである程度こなさないとやってけませ〜〜ん

 テーブル駆動と    ..yokki [URL]     返信
      2004/09/09(木) 22:29  No.265


クリックで拡大表示 ( .jpg / 96.7KB )

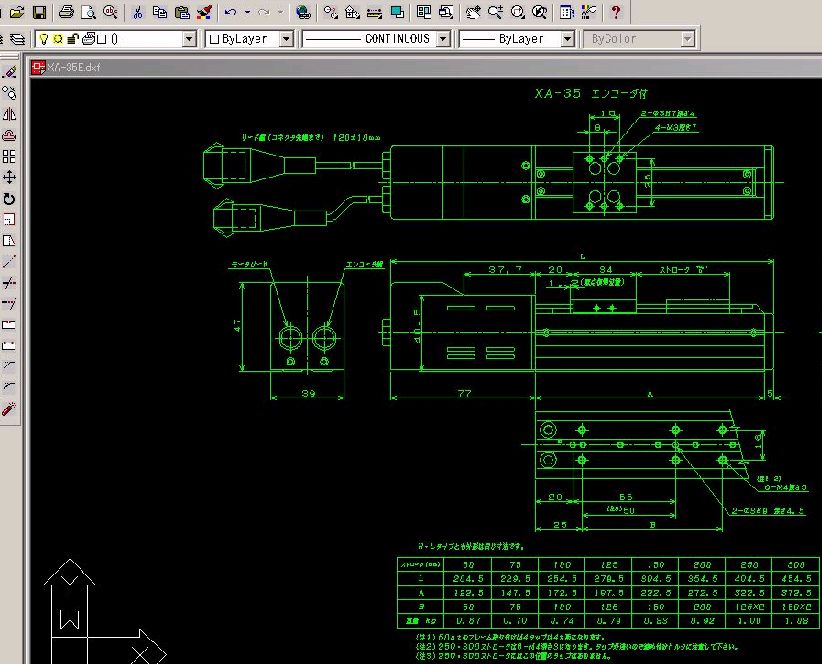

ATCを切り離してみます。ダメかもしれないけど
移動はパルスモータ駆動

 ここまで計画しましたが    ..yokki [URL]     返信
      2004/09/08(水) 22:43  No.264


クリックで拡大表示 ( .jpg / 90.0KB )

ATCで再検討いたします。
現在のままでいくか新方式に変更するか
検討中です〜〜

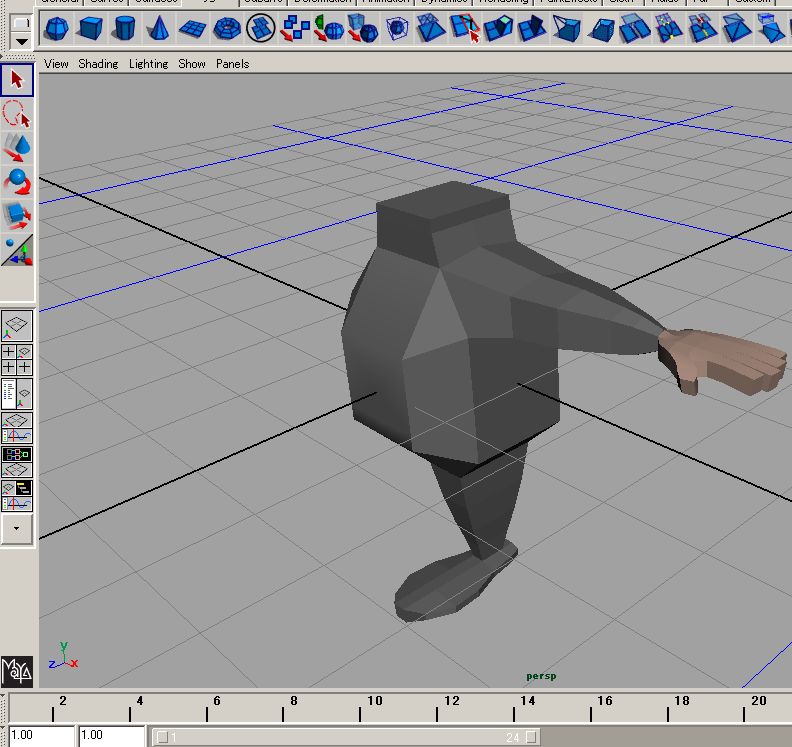

でっ、ポリゴンです。初心者マークだわ〜〜

 ケーブル２    ..yokki [URL]     返信
      2004/09/06(月) 22:06  No.263

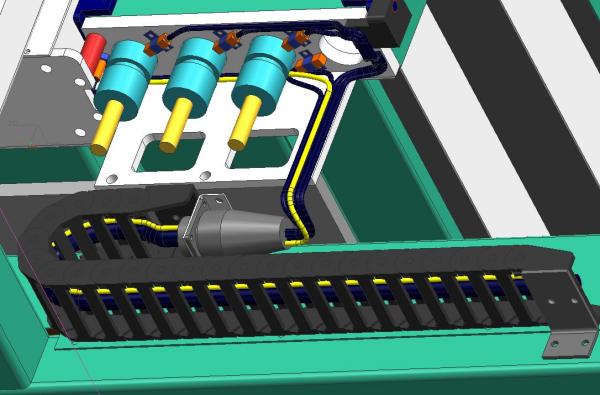

クリックで拡大表示 ( .jpg / 36.5KB )

コネクターよりの多芯シールドケーブル20芯０．２ｍｍ
動力系と信号系は分離しました

 ご指摘の    ..yokki [URL]     返信
      2004/09/01(水) 22:54  No.245


ATCカバーの開き方向逆にしました。
結構　手間くった〜
これで、配線計画はいれます。
 Re:ご指摘の    ..Ｏ！。
        2004/09/02(木) 09:40  No.246


私も気になってた（笑。
でも、カバーに接触しそう・・・。
 Re:ご指摘の    ..yokki
        2004/09/02(木) 12:22  No.247


え〜〜〜またまた　ご指摘。
どこどこ気になるとこ言ってちょ〜
 Re:ご指摘の    ..わしゅうちゃん
        2004/09/02(木) 15:15  No.248


お手数をお掛けしました，出来てしまう所が凄〜い，
何処でしょうね，私も気に成ります。
 いやね・・・    ..Ｏ！。
        2004/09/04(土) 09:45  No.250


全体のカバー付けるんですよね。
ＡＴＣカバーが開いた時に内壁に当たらないのかな・・・って。
エアシリンダーで前後にスライドってのはどう？。
 見えてなくてすみませ〜〜ん    ..yokki
        2004/09/04(土) 10:23  No.251

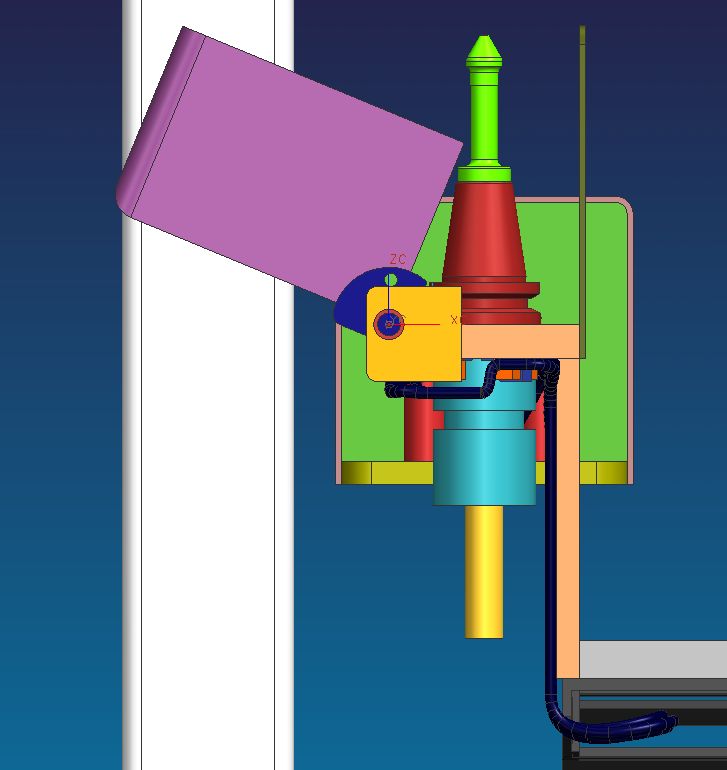

クリックで拡大表示 ( .jpg / 43.7KB )

前から開いてみると　左のポストより若干出てるけどカバーとの干渉は
ないようになってます。

＞エアシリンダーで前後にスライドってのはどう？。

それが手っ取り早いのですが今回は、オフィス環境でも使用可能の
ことを配慮してエアーは一切使わないということにいたしました。
ただ、集塵機をつけたいところですがまだ思案中です〜(^_^;)
 Re:見えてなくてすみませ〜〜ん    ..om
        2004/09/04(土) 17:11  No.252


スゲーね。。。

でっ、、もう一つ余計なことを・・・
ついたての部分と開閉のカバーの閉じた時の隙間ってどうなっているのかな、、?
隙間が、広いと、、やはり、切り子は進入しそうに思えます。

機械の左にATCがあるので、普通に考えれば、切り子は、左に多く
飛ぶと思いますので、、
ようするに、切り子の多く貯まる方向にATCがあると言えないかな・・

すんません、、今ごろ余計なことを・・・
 不安になって、実験してました。    ..om
        2004/09/04(土) 18:39  No.253


今、サンモジュールでエアー無しで削っています。
だいたい、、その場に切り子はとどまっているようですが、
長時間の切削では、やはり左に切り子が多く貯まっているようです。

実験の結果は、、、エアーブロー無しではそれほど問題ないようでした。
エアーブロー有りでは、どの方向から吹いても切り子が舞ってしまい
結果的にATC付近にも、多く飛んでいました。

ATCのカバーの天面に傾斜をつけるとよいかも・・・
 げっ^_^;    ..yokki
        2004/09/04(土) 20:14  No.254


>ようするに、切り子の多く貯まる方向にATCがあると言えないかな・・
すんません、、今ごろ余計なことを・・

もっと、早く言ってくれ〜〜
でっ、具体的に画像でいえば立て壁とテーブルの角に溜まるってことかな〜〜
 Re:げっ^_^;    ..om
        2004/09/04(土) 20:44  No.255


だから、、、実験したら大丈夫そう。。。
エアー無し加工というのを見てなかったです。

壁をもう少し高くして、サイドをもう少し広くすれば良いのかな・・
あと、天面の傾斜・・平面だと切り子乗ったままだし、、
カバーの開いた時に乗っている切子がカバーの中に落ちてきそう。。
傾斜で乗らなくすれば、中に落ちるのを減らせる気がします。
 Re:げっ^_^;    ..yokki
        2004/09/04(土) 21:55  No.256

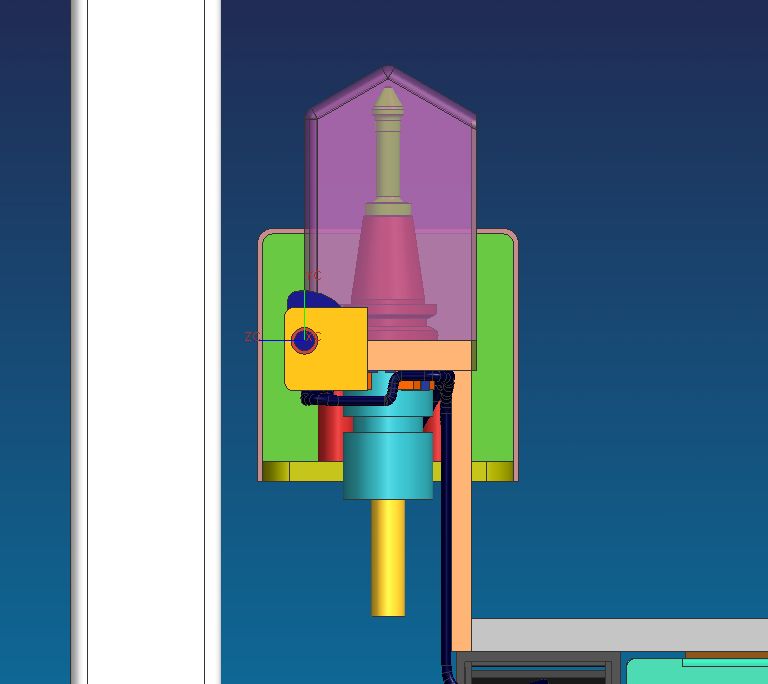

クリックで拡大表示 ( .jpg / 35.8KB )

物のすべり角度２５度以上から
30度傾斜にしました〜〜どう？
 Re:げっ^_^;    ..yokki
        2004/09/04(土) 21:57  No.257

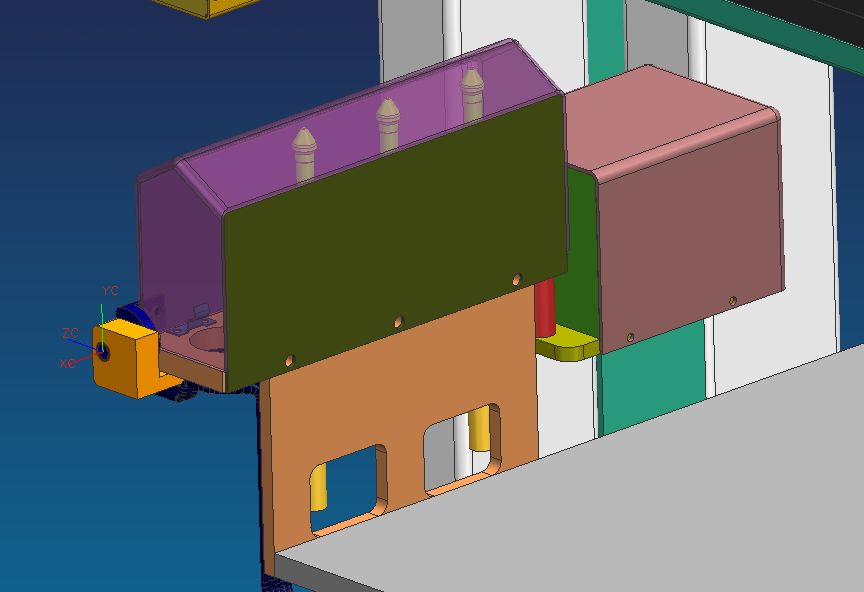

クリックで拡大表示 ( .jpg / 38.8KB )

切粉の逃がしをつけました〜
これでどう
 我が家の場合は    ..Ｍａｒｃｈ
        2004/09/05(日) 21:15  No.258


> 長時間の切削では、やはり左に切り子が多く貯まっているようです。

週末を使ってABSやアクリルを削っていました。
我が家はエアブローは無いので様々な方法でキリコを飛ばすのですが、
何もしないと左側に多く貯まりますしその場に留まると言うよりも、
結構飛距離を稼ぐ元気なキリコも多かったですね。

否定的な書き込みでゴメンナサイ。
 う〜む    ..yokki
        2004/09/05(日) 22:26  No.259


どう〜〜も(^_^;)

左にどうも批判が集まってるようですね。
右にユニットを置いた根拠を説明いたします。

これは、操作性に由来します。
例えば、大体の機械の操作盤は右にありますが
右勝手が操作の基本と考えてます。
つまり、右方向から左を見るのがスタンダードと思います。
若い頃、部品加工で汎用フライスを使用していましたが
テーブル移動のハンドルは手前と右がスタンダードでした
人の立つ位置は右から左に斜めに立つというのが作業の
基本でした。
そのあたりからユニットを左に置きました。仮に右に
あると材料がユニットの影になり作業がしずらいという
現象になります。
切粉の溜まることより作業性を取りました。
ご理解いただけますでしょうか。
 yokkiさんがオーナーですから    ..Ｍａｒｃｈ
        2004/09/06(月) 02:09  No.261


> とても、売るなんてことは思ってませんです(^_^;)

って事はまさに自分自身のためのCNCですよね、
(それって誰もが望むがかなわない究極で凄い羨ましいことです)
だとしたら

> ご理解いただけますでしょうか。

なんて事を言わずご自身の考えを貫くのが宜しいかと思います。

ここに集う方の中には日々加工に勤しむプロ中のプロも多いので、
それぞれのご意見は決して冷やかしの類とは思えません。
その経験を生かし設計に取り入れられる所は反映し、
逆に自分がこうだと思う所は決して譲らない、
それが設計者としての『務め』でもあり『醍醐味』ではないでしょうか。
私個人も設計者の端くれとしてそう考えています。

まして私は左利きなので物の捉え方に関しては人一倍ギャップを感じる機会も多いと思いますが、
極端に言えば他人事にこれだけ現実的な意見が集まるのは有り難いことだと思います。
それらを積み重ねてyokkiさんのための素晴らしいCNCが出来るとよいですね。

素人が生意気な書き込みでスイマセンが、
どこまで一個人の設計が叶うのか楽しみにしているのは間違いないので、
そこの所を汲んでいただきご容赦ください。
 Re:yokkiさんがオーナーですから    ..yokki
        2004/09/06(月) 08:50  No.262


Ｍａｒｃｈさん　おっはよう〜〜〜(^.^)

＞自分自身のためのCNCですよね、

ありがとうございます。つくることは時間が解決してくれそうですが
先立つ物（マネー）がない〜困ってます。ハイ

＞日々加工に勤しむプロ中のプロも多いので、

ハイー結構。参考にさせていただいております〜
ありがたいことです。これからもよろしくですm(__)m

３Dでやると結構いいですね〜〜
これ２Dでやって画像公開してもなんのこっちゃ
たぶんわかりずらいと思いますね。

 コネクタ    ..yokki [URL]     返信
      2004/09/05(日) 23:12  No.260


中継コネクタ順次つけていきます
しまった、ソレノイドの配線　忘れてる。
一本一本結構大変。（モデリング(^_^;)

 配線    ..yokki [URL]     返信
      2004/09/04(土) 00:09  No.249


ATC確認センサー配線です〜
コネクターつけなくっちゃ
